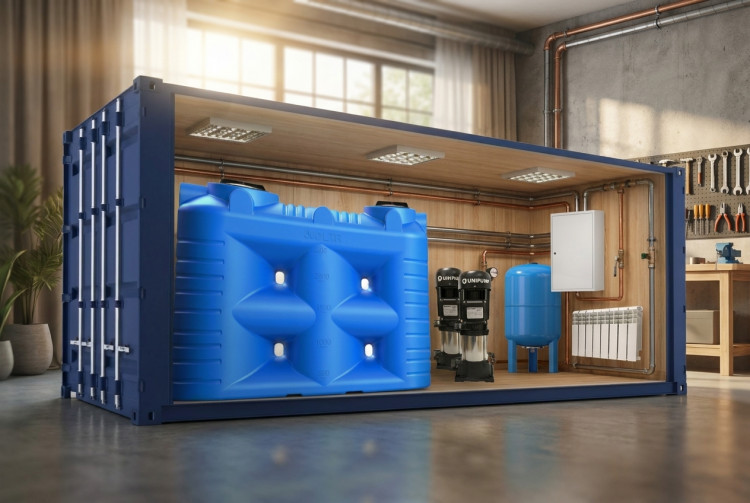

Модульная насосная станция Frolex-9000/20х2 (Ростов-на-Дону)

Это базовая модель. Изначально станция была выполнена по спецзаказу коттеджного посёлка для сезонного водоснабжения привозной водой, конструкция может быть изменена по желанию заказчика, установлено емкости других объёмов,  более или менее производительное насосное оборудование, дополнены системами водоподготовки и отопления. Объем контейнерного блока так же может быть изменён с 20 футов на 10, 30 или 40 футов. Данная модель имеет распашные контейнерные ворота и дополнительную бокрвую дверь в технический отсек, но блок могут быть врезаны дополнительные двери и окна по желанию заказчика. Блок может быть изготовлен из контейнеров различных цветов. Срок изготовления в течении 60 рабочих дней.

Описание:

Блок водоснабжения имеет три емкости по 3000 литров, общий запас воды 9 000л. Заполнение происходит посредством работы скважинного насоса присоединительный диаметр 1 ½ дюйма Ду40мм. Контроль уровня осуществляется посредством реле контроля уровня, трехпоплавковой системой встроенной в крышку горловины средней емкости. При выведении из эксплуатации данной емкости крышку с датчиками уровня необходимо переставить на соседнюю емкость Уровень начала и окончания заполнения емкости регулируется высотой расположения поплавковых датчиков 2 и 3. Каждая из трёх емкостей снабжена отдельной запорной арматурой и может быть выведена из эксплуатации и опустошена по отдельности посредством сливного патрубка в нижней задней части емкости. На случай отказа автоматики заполнения в верхней части емкости связаны трубопроводом чуть выше уровня заполнения системы образуя общий сливной контур выведенный под пол контейнерного блока.

Подача воды в систему водоснабжения осуществляется посредством двух вертикальных многоступенчатых насосов Unipump производительностью 20 м.куб./ч, максимальное рабочее давление 25 бар. Фланцевое присоединение DN50. Мощностью 4 кВт. Данные насосные установки могут работать как в однофазной, так и в трехфазной сети. Вариант монтажа по желанию заказчика. Для предотвращения гидроударов и учащенных запусков насосного оборудования в систему встроен гидробак с расчётной емкостью 500л. Рабочее давление задаётся посредством реле давления в количестве 2-х штук, по одному на каждый насос. Реле давления с защитой от сухого хода, при падении давления в магистрали ниже 0,5 бар система подачи воды отключится до ручного перезапуска реле давления. На случай отказа электроники и при превышении максимального магистрального давления в 10 бар в систему встроены механические клапана Ду32 сбрасывающие избыточное давление обратно в накопительную емкость, по одному на каждый насос.

Насосные установки могут работать как отдельно друг от друга. В режиме рабочий и резервный насос, так и в режиме поддержки как рабочий и вспомогательный насос, так же возможен одновременный запуск двух насосов. При первом варианте один из насосов может быть обесточен и изолирован запорной арматурой, при втором оба насоса находятся в работе, но уровень давления запуска одного из насосов чуть ниже чем у второго, от 0,5 до 1 бара. При резком расходе воды и падении давления ниже более низкого установленного уровня старта произойдёт включение второго насоса, так же в случае отказа основного насоса второй насос подхватит работу системы водоснабжения автоматически. До наступления вышеуказанных моментов второй насос будет находится под давлением но в режиме ожидания. В третьем варианте на обоих реле давление включения и выключения выставляется одинаковое и включение и выключение двух насосов будет синхронным. Первичная предпродажная настройка на усмотрение заказчика.

Модульная насосная станция снабжена Стабилизатором напряжения Ресанта на 9кВт для защиты насосного оборудования от перепадов напряжения. По заверению производителя данное устройство способно выравнивать Линейное входное напряжение в диапазоне 240-430 В до 380В ± 2% и Фазное входное напряжение 140-260 В до 220В ± 2%. Время реакции 0,5 сек КПД не менее 97% что вполне достаточно для одновременной защиты двух насосных установок.

Модульная насосная станция Frolex-9000/20х2 выполнена на базе 20 футового (6 м) морского контейнера, что делает ее пригодной для любых грузоперевозок бортовым автотранспортом, погрузка и разгрузка может осуществляться манипулятором или автокраном. Помещение поделено на 2 части, со стороны дверей основную часть занимают емкости, в переднюю глухую часть контейнера врезана дверь для входа в техническую насосную часть помещения. Входные и выходные трубопроводы могут быть выведены на разные стороны конструкции в зависимости от потребностей заказчика, тип присоединения резьба либо фланец на выбор. Так же может корректироваться место нахождения входной двери, с правой или левой стороны здания либо с торца. Контейнер не имеет собственной системы отопления, обогрев происходит за счёт установленного электрического конвектор а.  утепление ОСБ панели и минеральная вата, без наружной отделки. По договоренности может быть произведена наружная и иные варианты внутренней отделки, утепления и установки систем отопления.

Состав:

1.Бак SN 3000 – 3шт (в связке между собой, общий объём 9 000 л.)

2. Насос вертикальный многоступенчатый Unipump 4кВт 20 м.куб./ч. – 2 шт.

3. Стабилизатор напряжения Ресанта 9кВт – 1 шт

4. Щит управления – 1 шт

5. Реле давления с защитой от сухого хода – 2 шт

6. Гидробак 500л. – 1 шт.

7. Электромагнитный клапан системы заполнения Ду40 – 1 шт

8. Реле контроля уровня воды – 1 шт

9. Аварийный клапан сброса избыточного давления – 2 шт.

10. Входные и выходные магистрали Ду40 – 1 комплект

11. Запорная арматура Ду40 – 22 шт.

12. Система перелива от переполнения емкости – 1 шт.

13. Блок-контейнер 20 футов (распашные двери + металлическая дверь) – 1шт

14. Обратный клапан – 3 шт.
